Painéal Taobh Chlé Feithicleach Stampála Die

Is córas uirlisí stampála mór, ardchruinneas agus casta atá i SIKAIDA Automotive Left Side Panel Stamping Die a d'fhorbair SIKAIDA chun an painéal taobh istigh clé de leatháin chruach nó alúmanaim a stampáil. Ní dísle amháin atá ann, ach córas iomlán comhtháite lena n-áirítear príomhchodanna cosúil le dísle bánaithe, dísle tarraingthe, dísle scamhadh, agus dísle flanging. Léiríonn leibhéal déantúsaíochta an táirge seo go díreach an caighdeán is airde de stampáil painéil comhlacht feithicleach agus tá sé ina siombail lárnach de neart cuimsitheach SIKAIDA mar sholáthraí gairmiúil sa tionscal bás.

Gnéithe Táirge Mionsonraithe

1. Méid Móra agus Struchtúr Coimpléasc

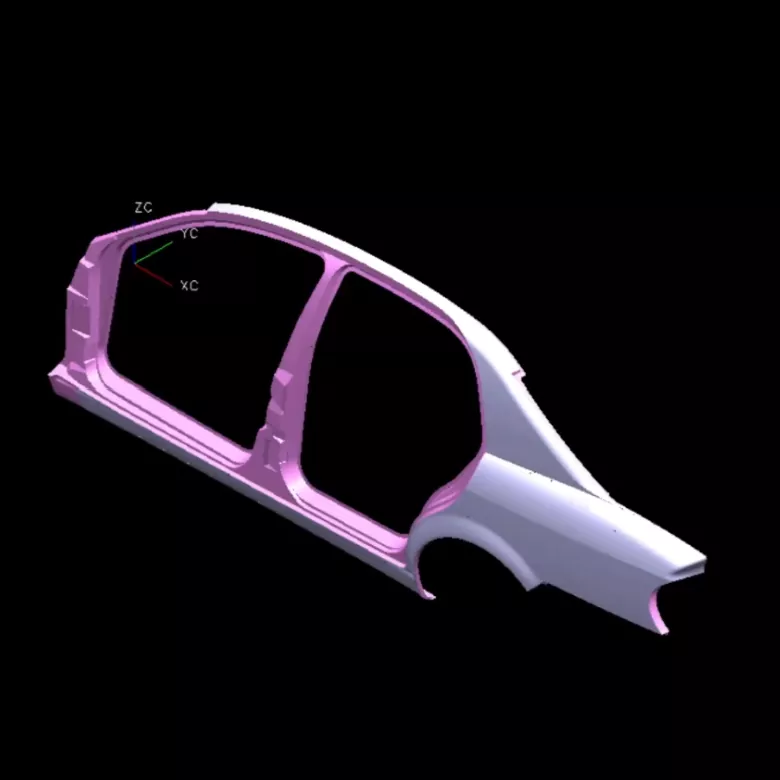

Tá an painéal taobh clé de ghluaisteán mór i méid (de ghnáth níos mó ná 1.5 méadar ar fhad agus 0.8-1 méadar ar leithead), le cruth casta, lena n-áirítear gnéithe líníochta domhain, cuaire casta, oscailtí fuinneoige, agus línte gné. Is féidir le Die Stampála Painéil Taobh Chlé Feithicleach SIKAIDA na poill gléasta, easnacha athneartaithe, agus sonraí flanging ar an taobhphainéal a fhoirmiú go beacht. Trí anailís ghairmiúil insamhalta agus leas iomlán a bhaint as an struchtúr múnla, cinntíonn sé dáileadh strus réasúnta agus foirmiú cobhsaí.

2. Riachtanais Ard-Beachtais agus Ardchaighdeáin

Mar chomhpháirt mhór taobh amuigh de ghluaisteán, caithfidh an painéal taobh clé a bheith saor ó scratches, wrinkles, dents, agus lochtanna eile. Rialaíonn SIKAIDA cáilíocht go docht, le ceanglais dhian maidir le bailchríoch dromchla múnla agus dáileadh brú. Déantar príomhdhromchlaí foirmithe a snasú go mín chuig bailchríoch scátháin, ag seachaint go héifeachtach lochtanna dromchla de bharr frithchuimilte idir an leathán miotail agus an múnla le linn stampála.

3. Foirmiú Comhtháite Ilphróiseas

Éilíonn stampáil an phainéil ar an taobh clé críochnú leanúnach ar phróisis iolracha, lena n-áirítear blanking, líníocht, scamhadh, agus flanging. Oibríonn Stampáil Painéil Taobh Chlé Feithicleach SIKAIDA gan uaim le línte táirgeachta uathoibrithe nua-aimseartha, ag baint úsáide as teicneolaíocht aistrithe robotic chun stampáil leanúnach il-stáisiúin a bhaint amach. Déanann sé seo éifeachtúlacht táirgthe a chothromú le cáilíocht táirgí comhsheasmhach, agus giorraíonn leagan amach an phróisis eolaíoch na timthriallta táirgthe agus laghdaítear costais.

4. Córas Coimpléascach Treoraithe agus Comhardaithe

Ag tabhairt aghaidh ar chruthanna casta agus toisí móra na bpainéal taobh, tá an dísle feistithe le córas treorach ardchruinneas (colún treorach, sleeves treorach, plátaí treorach taobh) chun dúnadh beacht na dísle uachtaracha agus íochtair a chinntiú. Cinntíonn córas cothromaithe cuimsitheach (springs nítrigine, bloic iarmhéid meicniúla) stampáil cobhsaí agus sábháilte, ag leathnú an saol bás.

5. Ardchóras bealaithe agus aerála

Tá córas casta uathoibríoch lubrication ag an dísle a chuireann bealadh i bhfeidhm go huathoibríoch le linn stampála, ag laghdú frithchuimilte idir an leathán miotail agus an dísle agus ag feabhsú cáilíocht an fhoirmithe. Tá díslí líníochta móra feistithe le córas scaoilte ilphointí chun roic, dents, agus lochtanna foirmithe eile de bharr aer gafa a chosc.

Gnéithe Táirge agus Feidhmchláir

Úsáidtear Die Stampála Painéil Taobh Chlé Feithicleach SIKAIDA go príomha i ndéanamh painéil taobh le haghaidh feithiclí paisinéirí ar nós sedans, SUVanna, agus MPVanna. Is féidir é a úsáid freisin i dtáirgeadh painéil taobh cab agus clúdaigh eile le haghaidh feithiclí tráchtála. Tá na múnlaí déanta as cruach cóimhiotail ard-neart, agus tá príomhdhromchlaí faoi chóireáil teasa agus snasta cruinneas, rud a fhágann go bhfuil friotaíocht ard caitheamh, cruinneas ard, agus saol seirbhíse fada. Mar mhonarcha gairmiúil le taithí táirgthe fairsing, is féidir le SIKAIDA réitigh mhúnla a shaincheapadh de réir samhlacha éagsúla feithicle agus riachtanais an chustaiméara, ag freastal ar riachtanais táirgthe éagsúla thionscal na ngluaisteán.

Réamhrá Próiseas Déantúsaíochta

1. Anailís Táirge agus Insamhladh CAE

Roimh dhearadh múnla, úsáideann SIKAIDA bogearraí insamhalta stampála gairmiúla ar nós AutoForm agus Dynaform chun foirmiúlacht, brú agus earrach na bpainéal taobh a thuar, rioscaí cáilíochta a aithint roimh ré, réitigh phróisis agus struchtúir mhúnla a bharrfheabhsú, agus costais trialach agus modhnuithe a laghdú.

2. Dearadh Mhúirín

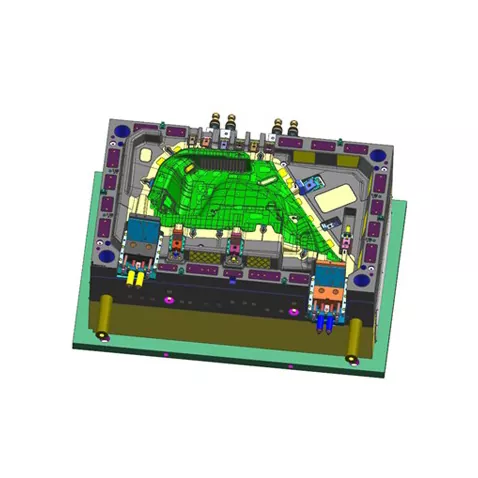

Úsáidtear bogearraí dearadh 3D chun cinn mar UG agus CATIA chun dearadh 3D iomlán na gcomhpháirteanna go léir a chomhlánú, lena n-áirítear an múnla uachtarach, múnla níos ísle, agus fáinne brú. Breathnaítear go hiomlán ar fhachtóirí mar thiús miotail leatháin agus cúiteamh springback chun cruinneas múnla agus cobhsaíocht a chinntiú. Déanann innealtóirí gairmiúla an scéim deartha a athbhreithniú agus a dhearbhú.

3. Roghnú Ábhar

Úsáideann an tsubstráit Stampála Die Painéil Taobh Chlé Feithicleach cruach struchtúrach carbóin ardchaighdeáin (cosúil le 45 cruach) nó cruach struchtúrach cóimhiotail (cosúil le 42CrMo) chun toughness agus rigidity a chinntiú. Úsáideann na codanna oibre (próifílí, imill ghearradh) cruach uirlis ard-charbóin, ard-cróimiam (cosúil le Cr12MoV, SKD11) nó cruach miotalóireacht phúdair chun cruas ard, friotaíocht caitheamh ard a chinntiú, agus saol múnla a leathnú.

4. Meaisínithe beachtais

- Meaisínithe Rough: Déantar meaisínithe tosaigh ag baint úsáide as meaisín muilleoireachta mór gantry nó ionad meaisínithe gantry CNC, le liúntas le haghaidh críochnú.

- Críochnaigh Meaisínithe: Cinntíonn meaisínithe cruinneas lárionad meaisínithe CNC ardluais próifílí agus imill ghearrtha cruinneas tríthoiseach agus garbh an dromchla.

- Meaisínithe Speisialta: Úsáidtear meaisínithe urscaoilte leictreach (EDM) chun próifílí casta agus coirnéil a phróiseáil; úsáidtear sreang EDM chun poill bheachtais agus comhrianta a mheaisíniú; déantar múchadh agus faghartha chun cruas 48-52 HRC a bhaint amach.

- Cóireáil Dromchla: Cuirtear plating nó nítriding cróimiam crua ar na próifílí chun cruas agus friotaíocht caitheamh a fheabhsú, agus déantar cosc ​​​​meirge agus díghrádú freisin.

5. Cóimeáil agus Dífhabhtaithe (T0 Triail Mold)

Déantar na comhpháirteanna go léir a chur le chéile i múnla iomlán, suiteáilte ar an trealamh stampála le haghaidh múnlú trialach. Déanann teicneoirí gairmiúla a choigeartú arís agus arís eile paraiméadair phróisis ar nós brú agus stróc go dtí go dtáirgtear cuid cáilithe. Tar éis iniúchadh céadphíosa agus deimhniú tomhais tríthoiseach, seachadtar don chustaiméir é.

Treochtaí Forbartha

1. Múnlú Comhtháite Ultra-Mór

Tá na painéil taobh feithicleach ag forbairt i dtreo struchtúir chomhtháite níos mó, a éilíonn tonnáiste múnla níos airde (suas le 2000 tonna agus os a chionn) agus cobhsaíocht tríthoiseach. Déanann SIKAIDA teicneolaíocht deartha agus próiseála a bharrfheabhsú go leanúnach, rud a chuireann ar chumas stampála taobh-phainéal comhtháite ultra-mhór a fhorbairt chun freastal ar riachtanais feithiclí nua fuinnimh agus samhlacha den chéad ghlúin eile.

2. Iarratas Ábhar Éadrom

Le forbairt éadromú feithicleach, úsáidtear ábhair nua cosúil le cruach ard-neart agus cóimhiotail alúmanaim go forleathan. Déanann SIKAIDA struchtúr múnla agus teicneolaíocht cóireála dromchla a bharrfheabhsú chun oiriúnú do shaintréithe foirmithe ábhar nua (m.sh., tá cótaí speisialta agus córais lubrication feistithe le díslí líníochta cóimhiotal alúmanaim).

3. Déantúsaíocht Chliste agus Digiteachú

Tá braiteoirí brú agus teochta leabaithe sa mhúnla chun monatóireacht a dhéanamh ar pharaiméadair stampála i bhfíor-am, rud a chumasaíonn cothabháil thuarthach agus leas iomlán a bhaint as próisis. In éineacht le teicneolaíocht dhigiteach cúpla le haghaidh dífhabhtaithe fíorúil, is féidir an timthriall forbartha a ghiorrú 20-30%, ag feabhsú éifeachtúlacht T&F.

4. Athrú Mear Die agus Uathoibriú

Maidir le riachtanais táirgthe ilchineálacha, baisc bheaga, glacann an múnla struchtúr athraithe bás tapa (clampáil tapa, suíomh uathoibríoch), in éineacht le robots uathoibrithe agus córais iniúchta fís, ag baint amach ardleibhéal uathoibrithe i dtáirgeadh stampála agus feabhas a chur ar sholúbthacht táirgeachta.

Ceisteanna Coitianta

C1: Cad iad na hábhair a úsáidtear de ghnáth le haghaidh Die Stampála Painéil Taobh Chlé Feithicleach?

A1: Úsáideann an bonn múnla go coitianta cruach struchtúrach carbóin ard-chaighdeán (cosúil le 45 cruach) nó cruach struchtúrach cóimhiotail (cosúil le 42CrMo). Úsáideann na codanna oibre (próifílí, imill ghearradh) cruach uirlis ard-charbóin, ard-chróimiam (cosúil le Cr12MoV, SKD11) nó cruach miotalóireacht púdair chun cruas ard (48-52 HRC) agus friotaíocht caitheamh ard a chinntiú. Úsáideann roinnt múnlaí ard-deireadh teicneolaíocht chomhdhúile cementáilte nó sciath dromchla chun saolré a fheabhsú.

C2: Cé chomh fada is atá an timthriall déantúsaíochta le haghaidh múnla stampála painéal taobh clé feithicleach?

A2: De ghnáth bíonn an timthriall déantúsaíochta le haghaidh stampála bás don phainéal taobh clé de ghluaisteán idir 8 agus 15 mí, ag brath ar fhachtóirí cosúil le castacht na coda, ceanglais bheachtais, agus cumas táirgthe. Is féidir leis an timthriall forbartha do phainéil taobh dromchla cuartha casta níos mó ná 15 mhí, agus is féidir bás struchtúr simplí a chríochnú laistigh de 8 go 10 mí. Éilíonn an próiseas iomlán, ó dhearadh agus próiseáil go cóimeáil agus dífhabhtaithe, comhoibriú i measc ranna iolracha.
